1000A/75mv分流器

1000A/75mv分流器

简要描述:

FL-2 1000A/75mv分流器选用进口材质,采用银焊技术工艺,产品具有稳定、准确、耐高温、不断电等特点。

一、FL-2  1000A/75mv分流器应用原理:

分流器就是一个能够通过 电流的电阻一般常用的15A或20A以及35A的电流表都需要分流器,分流器的阻抗=表头标志满度电压/表头满度电流。比如20A的电流表的分流器阻值=75mv/20A=0.00375Ω,阻抗恒定后根据欧姆定律U=IR,电流与电压成正比,电流为线形电压也呈线形,所以就可以用一个满度为75mv的电压表显示当前电流。因此,使用的电流表实际是一块电压表。

 分流器一般用来扩大电流量程用的定值低电阻。通常和电流表或者检流计的动圈并联。有接在电表内部和外部两种

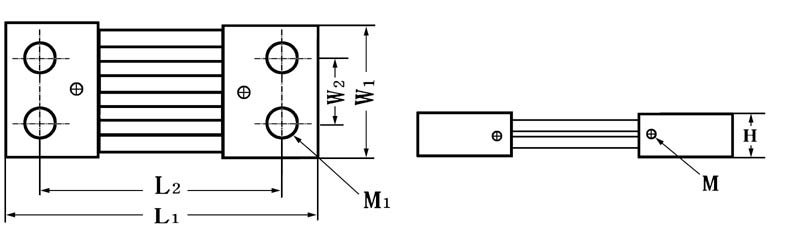

三、FL-2  1000A/75mv分流器技术参数:

种类50mv规格TYPE

 总长L1

 大孔距L2

宽W1

两孔距W2

高H

大孔径M1

螺丝M

重量Kg

800A

123

90

70

35

21

13

4

1.0

1000A

163

122

70

35

21

13

4

1.5

1200A

165

124

85

45

21

13

4

1.8

1500A

163

122

100

49

21

13

4

2.2



种类60mv规格TYPE

 总长L1

 大孔距L2

宽W1

两孔距W2

高H

大孔径M1

螺丝M

重量Kg

800A

132

98

70

35

21

13

4

1.05

1000A

172

131

70

35

21

13

4

1.57

1200A

174

133

85

45

21

13

4

1.9

1500A

172

131

100

49

21

13

4

2.3



种类75mv规格TYPE

 总长L1

 大孔距L2

宽W1

两孔距W2

高H

大孔径M1

螺丝M

重量Kg

800A

144

111

70

35

21

13

4

1.08

1000A

185

145

70

35

21

13

4

1.63

1200A

187

148

85

45

21

13

4

1.9

1500A

185

145

100

49

21

13

4

2.37
